在实验板上设计的升压转换器原型

在设计这种电路时，为了稳定输出，必须在电路的输入端和输出端使用电容，以减少输入输出信号的不必要的纹波。电容器的低值(C1)也应该与输入端的电容器的高值(Cin)并行增加，以减少总的 ESR。必须明智地选择二极管和电感器，这样才能允许最大输入电流(Ipk)通过它们。最大化输出端的电流应该是选择二极管和电感器的标准。输入电源只能提供给工作范围内的34063调节器。选择的二极管(D1)应该是这样的，它需要更少的正向电压降跨越它，可以工作在高频率。

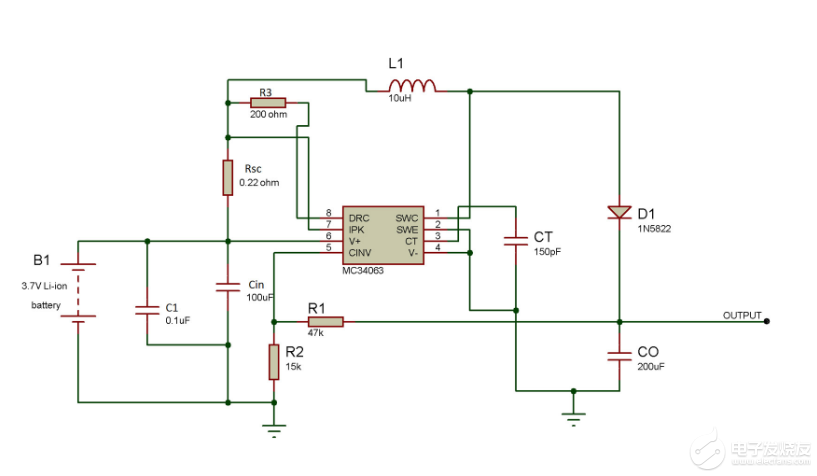

电路图
